Der grundlegende Leitfaden zu PCB-Bohrern: Die Wahl der richtigen Werkzeuge für die Feinmechanik

In der Welt der Elektronik bilden Leiterplatten (PCBs) das Rückgrat fast aller Geräte, die wir heute verwenden. Von Smartphones bis hin zu Haushaltsgeräten sind Leiterplatten für die Verbindung einer Vielzahl elektronischer Komponenten unerlässlich. Einer der kritischsten Aspekte der Leiterplattenherstellung ist der Bohrprozess. DabeiLeiterplattenbohrerins Spiel kommen. In diesem Blog untersuchen wir die verschiedenen Bohrertypen für Leiterplatten, ihre Spezifikationen und geben Tipps zur Auswahl des richtigen Werkzeugs für Ihr Projekt.

PCB-Bohrer verstehen

Leiterplattenbohrer sind Spezialwerkzeuge zum Bohren von Löchern in Leiterplatten, um Komponenten zu platzieren und elektrische Verbindungen herzustellen. Diese Bohrer sind in verschiedenen Größen und Materialien erhältlich und jeweils auf eine bestimmte Anwendung zugeschnitten. Die Genauigkeit und Qualität des Bohrers wirken sich direkt auf die Gesamtleistung und Zuverlässigkeit der Leiterplatte aus.

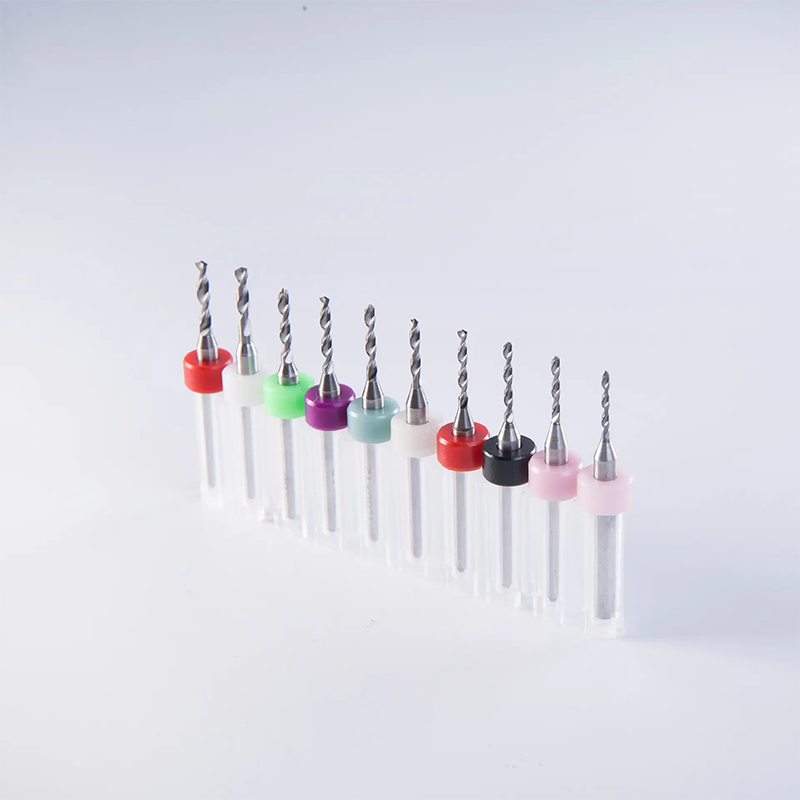

PCB-Bohrertypen

1. Spiralbohrer:Dies ist der am häufigsten verwendete Bohrertyp für Leiterplatten. Sein spiralförmiges Design hilft, Bohrspäne beim Bohren zu entfernen. Spiralbohrer gibt es in verschiedenen Durchmessern für unterschiedlich große Löcher.

2. Mikrobohrer:Mikrobohrer sind für Anwendungen unerlässlich, die extrem kleine Löcher erfordern. Diese Bohrer können Löcher von nur 0,1 mm bohren und sind daher ideal für Leiterplatten mit hoher Dichte und begrenztem Platzangebot.

3. Hartmetallbohrer:Diese Bohrer aus Wolframkarbid sind für ihre Langlebigkeit und ihre lange Schärfe bekannt. Sie eignen sich besonders gut zum Bohren durch harte Materialien und sind daher eine beliebte Wahl für mehrschichtige Leiterplatten.

4. Diamantbeschichtete Bohrer:Für höchste Präzision und Langlebigkeit sind diamantbeschichtete Bohrer der Goldstandard. Die Diamantbeschichtung reduziert Reibung und Hitze für sauberere Schnitte und eine längere Standzeit. Diese Bohrer werden häufig in High-End-Anwendungen eingesetzt, bei denen Präzision entscheidend ist.

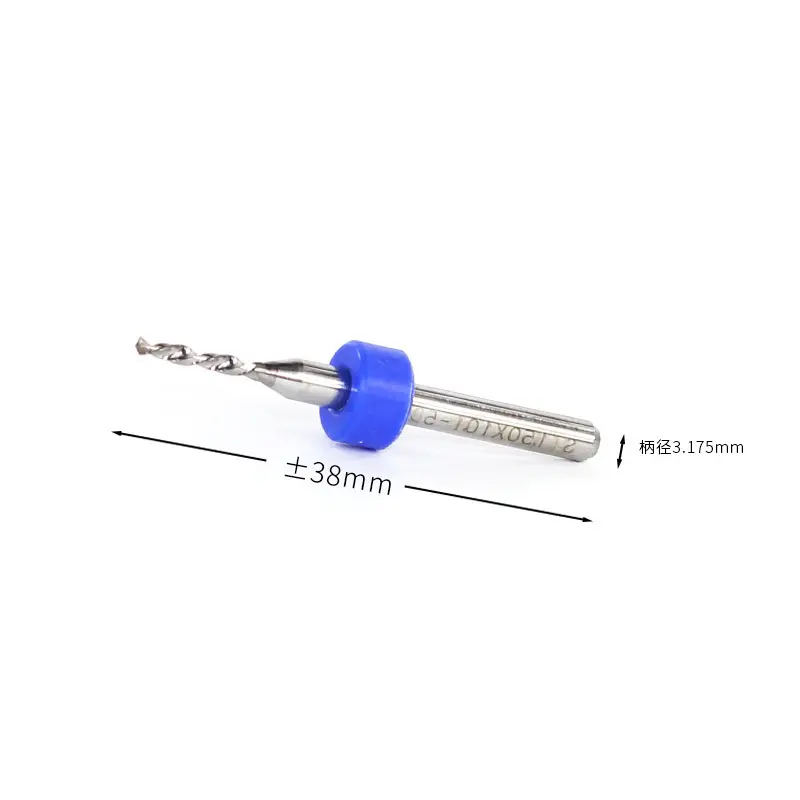

Wichtige zu berücksichtigende Spezifikationen

Bei der Auswahl eines Bohrers für Leiterplatten sollten Sie verschiedene Spezifikationen berücksichtigen:

 - Durchmesser:Die Größe des Bohrers ist entscheidend, um sicherzustellen, dass das Loch den Designspezifikationen der Leiterplatte entspricht. Gängige Durchmesser liegen zwischen 0,2 mm und 3,2 mm.

 - Länge:Die Länge des Bohrers sollte der Dicke der Leiterplatte entsprechen. Für mehrschichtige Leiterplatten ist möglicherweise ein längerer Bohrer erforderlich.

 - Scharfe Winkel:Scharfe Winkel beeinträchtigen die Schneidleistung und die Lochqualität. Standardmäßige Scharfwinkel betragen typischerweise 118 Grad, für bestimmte Anwendungen können jedoch auch Sonderwinkel verwendet werden.

 - Material:Das Material des Bohrers beeinflusst seine Leistung und Lebensdauer. Hartmetall- und diamantbeschichtete Bohrer werden aufgrund ihrer Haltbarkeit bevorzugt.

Tipps zur Auswahl des richtigen Bohrers

 1. Bewerten Sie Ihre Projektanforderungen:Bevor Sie einen Bohrer kaufen, prüfen Sie die Spezifikationen Ihres PCB-Designs. Berücksichtigen Sie die Lochgröße, die Anzahl der Schichten und die verwendeten Materialien.

 2. Qualität vor Preis:Auch wenn es verlockend sein mag, sich für einen günstigeren Bohrer zu entscheiden, kann die Investition in einen hochwertigen Bohrer langfristig Zeit und Geld sparen. Hochwertige Bohrer verringern das Bruchrisiko und sorgen für ein saubereres Loch.

 3. Testen Sie verschiedene Typen:Wenn Sie sich nicht sicher sind, welcher Bohrer für Ihr Projekt am besten geeignet ist, sollten Sie verschiedene Bohrertypen testen. So finden Sie heraus, welcher Bohrer für Ihre spezielle Anwendung am besten geeignet ist.

 4. Warten Sie Ihre Werkzeuge:Die richtige Wartung Ihrer Bohrer ist entscheidend für deren Lebensdauer. Reinigen und überprüfen Sie die Bohrer regelmäßig auf Verschleiß und ersetzen Sie sie bei Bedarf, um eine optimale Leistung zu gewährleisten.

Abschließend

Leiterplattenbohrer sind ein wesentlicher Bestandteil der Leiterplattenherstellung und tragen maßgeblich zu Präzision und Zuverlässigkeit bei. Wenn Sie die verschiedenen verfügbaren Bohrertypen kennen und die wichtigsten Spezifikationen berücksichtigen, können Sie eine fundierte Entscheidung treffen und die Qualität Ihrer Elektronikprojekte verbessern. Ob Hobbybastler oder professioneller Ingenieur – die Investition in die richtigen Werkzeuge führt letztendlich zu besseren Ergebnissen und einem effizienteren Arbeitsablauf.
